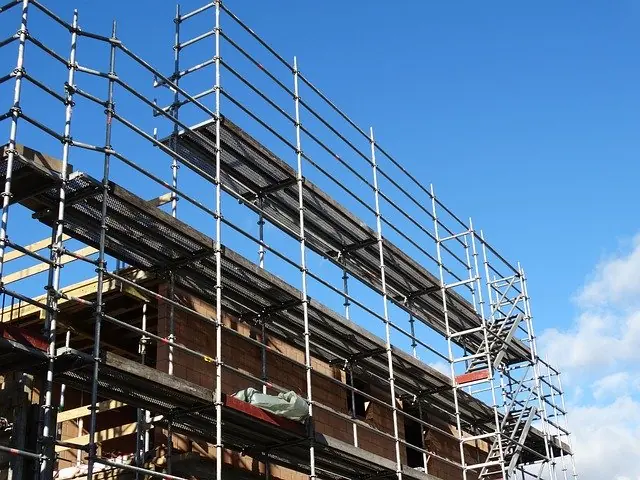

Explication des termes d’échafaudage

PLATEFORME-PLATELAGe

Confus par la terminologie d’échafaudage? Nous avons rassemblé ce graphique et ce guide pratiques pour décomposer certains des termes les plus couramment utilisés dans les échafaudages.

Platelage – Utilisé pour décrire les plates-formes horizontales qui soutiennent les travailleurs lorsqu’ils sont sur l’échafaudage. Les plates-formes de travail doivent être montées sur presque toute la largeur à des hauteurs supérieures à 2 mètres pour réduire les risques de chute. Ces plates-formes doivent également être d’une largeur appropriée pour le travail à effectuer.

Garde-corps – Ces rails courent à mi-hauteur en position debout. Ils sont obligatoires sur tous les échafaudages de plus de 2 mètres où il y a un risque de chute. Les garde-corps doivent être fixés entre 91 cm et 115 cm au-dessus de la plate-forme de travail. Si le garde-corps est au-dessus de 91,5 cm, avec un deuxième garde-corps ou une plinthe supérieure, de sorte que l’écart entre le garde-corps et la plinthe ne dépasse pas 76,5 cm. Les garde-corps peuvent être retirés pour les travaux requis, mais doivent être remis en place dès que possible.

Grands livres – Les longrines sont des tubes horizontaux qui se connectent entre les normes le long de la longueur de l’échafaudage. Également connus sous le nom de « coureur », ces tubes ajoutent un soutien supplémentaire et aident à la répartition du poids. Les longrines doivent être fixées à l’intérieur des montants avec des coupleurs porteurs.

Contreventement longitudinal ou de façade – Un tube de contreventement fixé à 35° et 55° aidant à éviter le balancement. Le contreventement de façade doit être fixé à chaque niveau d’ascenseur, y compris la base.

Traverses – Fixé solidement au-dessus des grands livres ou des normes allant de l’arrière vers l’avant sur toute la largeur de la baie. Les traverses ou les boulins sont fixés avec des coupleurs à angle droit ou boudins.

Planches d’échafaudage – Les planches individuelles qui composent une plate-forme d’échafaudage. Ces planches peuvent surplomber un boulin ou se transformer, mais celui-ci ne doit pas dépasser 50cm. Le surplomb d’une planche peut également dépendre de l’épaisseur de la planche.

Normes – Les longs tuyaux qui courent verticalement supportent le poids de l’échafaudage jusqu’au niveau du sol. Les normes sont fixées au bas des plaques de base et des semelles qui aident à répartir le poids.

Liens – Des attaches sont utilisées pour attacher l’échafaudage à la structure/au bâtiment ; cela aide à fournir une plus grande stabilité et à empêcher les mouvements vers l’intérieur et l’extérieur.

Conseils d’orteil – Passant le long du bas sous le rail intermédiaire et le garde-corps, ces planches aident à empêcher les outils, l’équipement et les débris de tomber par-dessus le bord de l’échafaudage.

Vous avez des questions sur la façon dont votre échafaudage est assemblé ? Vous pouvez trouver des informations utiles sur le site du fabricant ou parler aà l’un de nos échafaudeurs expérimentés :

Appelez-nous à tout moment pour discuter de vos préoccupations concernant votre échafaudage résidentiel ou commercial.
